2014/12/03 Wed

プジョー205XS各部修理

こんにちは。栃木県のPEUGEOT.CITROEN.EUROPEAN CAR.ラテン車修理の
ガレージフクダです。
今回のお話しは、プジョー205XSの各部修理です。
個人売買でご購入された205を一通り見て下さいとのご依頼。
要修理箇所は多岐に渡るので、
今回はエンジンルーム内のリフレッシュを中心に行いました。

プジョー205XS 1.6L 90年式 右ハンドル A/T

エンジンオイルパンからオイル漏れあり、
ガスケット交換+ウルト製RTVシリコンガスケット施工。

エンジンオイルを抜いて、

エンジンオイルパンの脱着です。

新品エンジンオイルパンガスケットです。

ウルト製RTVシリコンガスケットです。

エンジンオイルパンガスケット交換は終了。

次にフロントカムオイルシールからのオイル漏れのため、
カムシール交換です。まずタイミングベルトの取り外しです。

フロントカムスプロケットの取り外し。

オイルシールからの結構なオイル漏れでした。

フロントクランクオイルシールを取り外し清掃です。

新品フロントカムオイルシールの取り付けです。

タイミングベルトバックカバーの取り付けです。

タペットカバーパッキンの交換です。

LLCを抜き、ウォーターポンプ交換とホース類の交換です。

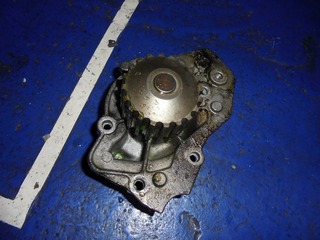

現車ウォーターポンプです。

ウォーターポンプ取り外しです。

左側新品ウォーターポンプとガスケットです。

新品ウォーターポンプの取り付けです。

次にフロントクランクオイルシールの交換です。

新品フロントクランクオイルシールの取り付けです。

クランクスプロケットの取り付けです。

タイミングベルトテンショナ−の交換です。
左側新品テンショナ−です。
現車のテンショナーは手で回すとシャッシャッと音がしました。
またグリースも出てしまっていました。

タイミングベルトを取り付けし、張りの調整です。

ラジエターロアホースの交換です。
ラジエターからパイプまでのホースが生産終了のため、
シトロエンのロアホースを流用します。

プジョー純正ロアホースです。

流用したシトロエン純正ロアホースです。

次にエンジンアッパーマウントの交換です。

結構な劣化でした。

全長が短くつぶれてしまった感じです。

新品エンジンアッパーマウントの取り付けです。

次にヒーターホースの交換です。
こちらもかなりの劣化で、今にもLLCが吹き出しそうでした。

ヒーターホースも生産終了ですので、
プジョー106とプジョー206のホースを流用しました。

サーモスタットの交換です。

右側新品サーモスタットです。

次は、メーターパネルに警告灯が点きリザーブタンクから水が吹く
といった症状があるとのことで点検です。
点検してみると、サーモスイッチ配線が接触不良で配線カプラー
が溶けていました。

サーモスイッチ配線を引き直しをしました。

LLCの交換です。
LLCはメルセデスベンツ純正アンチフリーズを使用。

LLCを入れエアー抜きです。

次にクーラーファンベルトテンショナ−のベアリング交換です。
冷間時に音とガタが出ていました。
またVベルトも側面が摩耗していたので交換しました。
ベアリングは日本製でしたので、すぐに入手出来ました。

右側新品ベアリングです。

ベアリングをプレス機で圧入です。

クーラーテンショナーを取り付け
クーラーベルトも新品に交換です。

フューエルホースの交換です。
作業しているとエンジンルームからガソリン臭が感じられました。
フューエルホースを見てみるとサイズが違い劣化もしていたので、
ウルト製フューエルホースに引き直しをしました。

ウルト製フューエルホースです。

スパークプラグも交換です。

ヘッドライトがハイビームにならないとの事。
レバーを引いてもハイビーム固定にならない状態でした。

隙間から内部を見るとスプリングを押さえるプラスチック部品が
破損していました。
こちらは中古品で対応しました。
右側中古品のライトスイッチです。

中古品ですが、機能上問題はありません。

次にバキュームホースの交換です。
ホースが硬くなり折れている箇所や抜けている箇所もありました。

最後にエンジンオイル交換です。
エンジンオイルはTOTAL QUARTZ 7000を使用。

今回交換したパーツです。

走行距離は86157Kmでした。

今回はエンジンルーム内のリフレッシュがメインでしたが、
これだけでもかなり良いコンディションとなりました。
次回は足回りのリフレッシュを行う予定です。
プジョー205の修理、メンテナンスでお悩みの方お問い合わせ
下さい。
