2014/08/11 Mon

フィアットX1/9セミレストアその2

こんにちは。栃木県のPEUGEOT.CITROEN.EUROPEAN CAR.ラテン車修理の
ガレージフクダです。
今回のお話しはフィアットX1/9セミレストアその2
今回は足廻りの交換がメインです。

ブレ−キホ−スとブレ−キキャリパ−の交換
ブレ−キキャリパ−は固着している為、
ブレ−キホ−スは劣化の為、交換です。

フロントとリア、ディスクロ−タ−とディスクパットの交換です。

左右タイロットエンドAssyの交換です。

左右ロアボ−ルジョイントの交換です。

リアメンバ−を取り外しブッシュの交換です。

次にエンジンマウントとミッションマウントの交換です。

ブレ−キマスタ−シリンダ−の交換です。
ステアリングコラム外します。

ブレ−キマスタ−シリンダーです。下が新品です。

ブレ−キマスタ−シリンダーの取り付けとブレ−キエア−抜き。

次にクラッチレリ−ズとホースとクラッチマスターシリンダ−
の交換です。

クラッチマスターの交換です。

クラッチマスターシリンダ−です。下が新品です。

クラッチレリ−ズの交換。

左が新品クラッチレリ−ズ。ホ−スも交換です。

現車に取り付けエアー抜き。

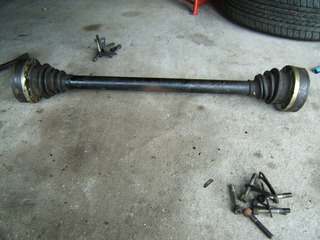

次に左右ドライブシャフトブーツの交換です。

左側です。

ベアリングを綺麗に洗浄します。

グリ−スを入れブ−ツを交換し組み付け。

右側です。

ベアリングを分解して清掃

グリ−スを注入し、ブ−ツの交換、組み付け。

現車に取り付け。左側です。

右側です。

その3へ続きます。
